Ich hab die zweite Version des HS2 , welcher mit 160m bis 70cm fast alle Amateurfunkbänder bedienen kann. Ein eingebauter Tuner erleichtert das Gewicht um ein externen erheblich.

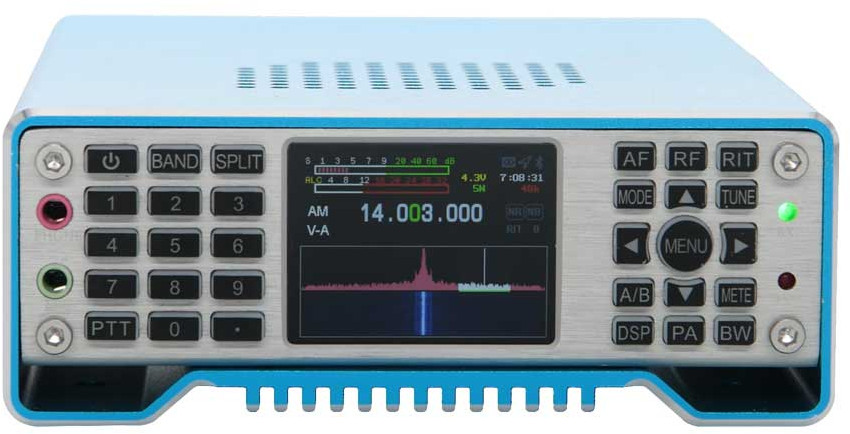

Der HS2 ist ein ultra-portables Vollfrequenz-Vollmodus-SDR-Radio. Empfangene Frequenzabdeckung 300K~1.6GHZ. Über den eingebauten Netzwerkanschluss können Fernbedienung und Remote-Firmware-Upgrade realisiert werden. Die von uns entwickelte mobile HAM-BOX-Anwendung ermöglicht es dem Mobiltelefon, auf einfache Weise Radiosender zu steuern und abzuspielen (die Anwendung befindet sich noch in der Entwicklung, Fortschritte werden wir auf der ailunce-Website bekannt geben). Das HS2 verfügt über ein vollständiges Tastaturdesign, ein eingebautes Bluetooth-Modul, ein Soundkartenmodul und ein Modul für den seriellen Kommunikationsport. Volle Unterstützung für die derzeit populäre Funksteuerungssoftware und Protokollierungssoftware. Wir arbeiten hart daran, Ihnen mehr spielbaren Platz zur Verfügung zu stellen.
Funktionsmerkmal:
Echtzeit-Spektrum.
Wasserfall-Diagramm.
Dopplerfrequenzverfolgung (in Entwicklung).
Mit softwaredefinierter Funktechnologie (SDR), Vollbandunterstützung SSB, CW, RTTY, AM, FM.
Doppelte Frequenzumwandlungs-Schaltungsstruktur.
ZF-Breite und ZF-Verschiebung Hard- und Software können modifiziert werden, um eine leistungsstarke ZF-Interferenzunterdrückung zu erreichen.
Digitale DSP-Rauschunterdrückung.
Eingebauter automatischer 160-6m Hochgeschwindigkeits-Antennentuner.
Eingebauter elektronischer Key-Controller, alle Parameter können flexibel eingestellt werden.
Eingebaute Soundkarte mit IQ und Audioausgang.
Eingebauter FLASH-Speicher (in Entwicklung).
USB TYPEC3.1-Schnittstelle für Stromversorgung und Computeranschluss.
13. Hohe Genauigkeit TXCO ± 0,5ppm (-10-60 ℃).
14. Ultraweiter Arbeitsspannungsbereich: 5-32VDC.
Verpolungsschutz für Leistungsanschlüsse
Eingebautes GPS / Beidou, GSM, elektronischer Kompass (Beschleunigungs-, Winkelsensor) (optional)
GPS-Zeit (erfordert optionales GPS-Modul).
Eingebaute UTC-Uhr.
Anzeige der Spannung.
Einzigartige LORA-Datenübertragung (erfordert optionales LORA-Modul).
Ultraleichtes Gewicht: ≤1KG
Eingebauter Netzwerkanschluss, Unterstützung für Remote-Firmware-Upgrade (in Entwicklung).
Konfiguration
| Standard Configuration | Option Configuration |
| FM module | GPS module |
| Bluetooth module | LORA module |
| Electronic compass module | |
| Built-in sound card | Wired or Bluetooth microphone |
| Built-in automatic antenna tuner | Shortwave balcony antenna |
| Built-in memory | External frequency wheel(under development) |
HS2 Technical Data
| Transmitter Parameters | |
| Transmitter Architecture | SDR |
| Transmission Mode | SSB, CW, RTTY, AM, FM |
| Frequency Resolution | 1Hz |
| Transmit Frequency Range*1 | 1.800-2.000,3.500-3.900,5.351.5-5.366.5, 7.000-7.200, 10.100-10.150, 14.000-14.350,18.068-18.168,21-21.450,24.890-24.990, 28-29.7,50-54, 144-146, 430-440MHz |
| Output Power | HF+6m:SSB(1~20W),CW(0.1~30W), FM(0.1~10W), AM(1~5W),VHF: SSB/CW/FM(0.5~5W)UHF:SSB/CW/FM(0.5~5W) |
| Power Consumption | TX:13.8V~5ARX:13.8V~0.25A(Normal),0.35A(Max brightness&Highest audio) |
| Carrier Suppression | <50db |
| Spurious Suppression | 1.8—54MHZ: ≥50db 144—146MHZ: ≥60db 430—440MHZ: ≥60db |
| Memory Channel | 999 |
| Receiver Parameters | |
| Receiver Architecture | SDR |
| Receiver Mode | SSB, CW, RTTY, AM, FM |
| Receive Frequency Range | 300KHz-1.6GHz*2 |
| IF Bandwidth | 20KHz |
| IF | 12KHz |
| Sensitivity*3 | SSB/CW:（BW: 2.4kHz @ 10dB S/N）0.18uV（1.8—54MHZ）, 0.25uV（144—146MHZ）, 0.25uV（430—440MHZ）AM:（ BW: 6kHz @ 10dB S/N）15uV（0.3—1.8MHZ）, 2uV（1.8—54MHZ）, 2uV（144—146MHZ）, 2uV（430—440MHZ）FM:（BW: 15kHz @ 12dB S/N）0.5uV（28.0—29.7MHZ）, 0.25uV（50—54MHZ）, 0.3uV（144—500MHZ）, 0.5uV（430—440MHZ） |
| IF Suppression | ≥70db |
| Image Suppression | ≥80db |
| Audio Output Power | 2W (10% distortion rate, 8Ω load, 3KHZ) |
| Antenna tuner parameters | |
| Tuning frequency range | 1.8-54MHZ |
| Tuning impedance range | 16.7Ω–150Ω unbalanced (SWR is better than 1: 3) |
| Tuning accuracy | VSWR: 1: 1.5 or less |
| Tuning time | 2-5S (full segment 10S) |
| Tuning method | Automatic / Manual |
| Spectrum parameters | |
| Spectrum bandwidth | 48K |
| RF Spectrum | FFT |
| Structural parameters | |
| Size | 170X120X45mm (excluding protrusions) |
| Weight | ＜1KG |
| Working voltage parameters | |
| Voltage range | 5—32V receiving range,5-12V transmit power limit,12-18V full power output,18-32V transmit power limit. |
| Antenna interface | |
| Antenna interface | TNC/BNT/M/N (optional) |
| Working environment parameters | |
| Working temperature | -10 ℃ to 60 ℃ |
| Working humidity | 10% — 90% |
Note:
*1: Frequency range is different according to different countries or areas, the actual frequency by local legal provisions.
*2: Data retention.
*3: to be calibrated, the final interpretation of all manufacturers.
